В качестве НЧ звена установлен 15” 250вт мидбасовый динамик 15W1000A8, ВЧ – 1.35” 30Вт высокочастотный компрессионный драйвер 34T120D8, усилительный модуль 280/65Вт (НЧ/ВЧ) P0A2E.

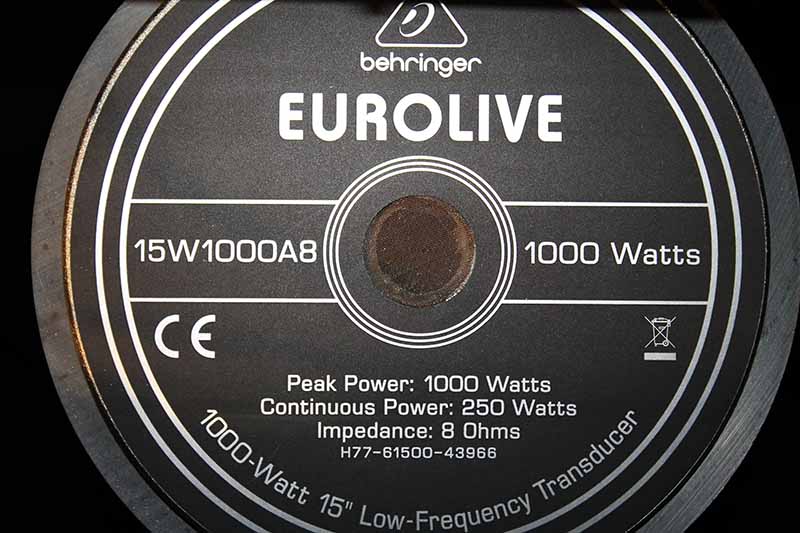

Как уже писал выше, низкочастотный динамик имеет 15” диффузор, ферритовый магнит внушительных размеров (180мм), благодаря чему 15W1000A8 обладает высокой чувствительностью. Рама динамика, как и полагается для любой бюджетной акустической системы, изготовлена из прессованной стали. Магнитная система компрессионного ВЧ драйвера, так же сделана на основе ферритового магнита, диаметр катушки 34мм, номинальная мощность – 30вт. ВЧ динамик крепится в корпусе на резьбе, хотя мембрана прикручена на винтах, и легко меняется не снимая головки из корпуса АС. На усилительном модуле остановлюсь подробнее.

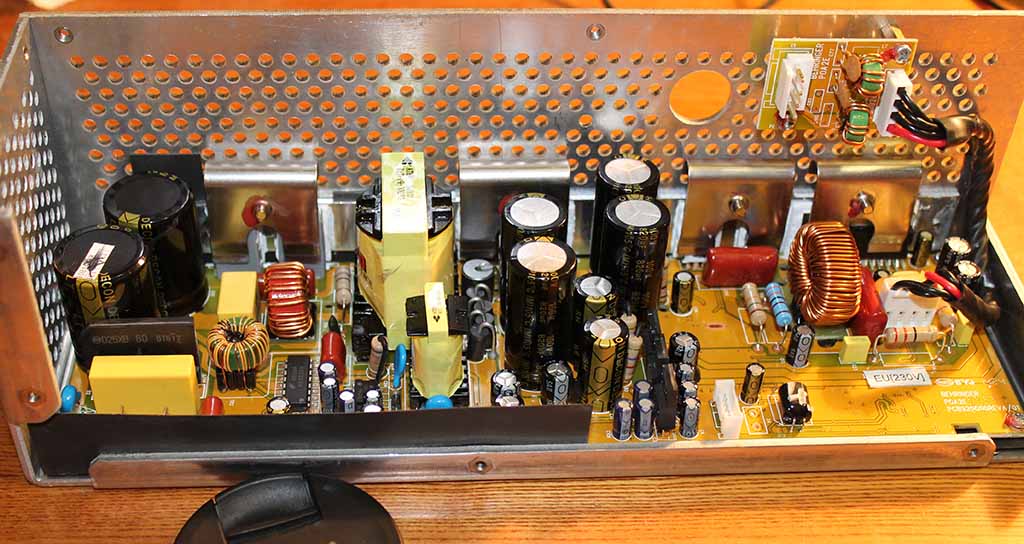

Как видно на фото, питание модуля обеспечивает импульсный блок питания. ИБП простенький, выполнен на стандартных компонентах. Корректор мощности пассивный, находится на отдельной плате, на фотографии его нет. Я считаю это плюсом, ибо активный корректор мощности, который так любят ставить европейцы – слабое место в любой технике. В первичке ИБП стоят конденсаторы емкостью 340 мкФ – вполне достаточно для питания усилителя 350вт. ШИМ-контроллер блока питания выполнен на распространённой, легкодоступной недорогой микросхеме KA3525A, так что даже в случае выхода из строя, проблем с ремонтом не будет. Блок питания изготовлен для сети питания только 220-240в, он не работает от напряжения 100 – 120в, и это несомненный плюс надёжности! В случае просадки питающей сети ниже 170в колонка просто отключится до нормализации напряжения питания, такой ситуации, как в акустических системах JBL, когда при пониженном напряжении питающей сети, БП переключается в режим питания от 120в, а при повышении напряжения в сети до 220в блок питания просто выгорал – не будет.

В акустической системе Behringer Eurolive B215D используется усилительный модуль BiAmp, проще говоря для усиления сигнала низкочастотного и высокочастотного динамика используется два независимых усилителя. Напряжение питания НЧ усилителя +/-80в (емкость конденсаторов питания 4000мкФ). Напряжение питания ВЧ усилителя +/-40в (емкость конденсаторов 1000мкФ). С таким питанием усилитель честно отдаёт заявленную мощность 280вт для НЧ звена и 65вт для ВЧ звена. Усилитель низкочастотного динамика импульсный (D-class), построен на основе микросхемы-драйвера IRS20955. Особенностью данного класса является высокий КПД 95%, как следствие малое тепловыделение и размеры самого усилителя. Усилитель высокочастотного динамика выполнен на микросхеме TDA7293 – классический AB-class, самая распространённая микросхема усилителя мощности. Оба усилителя оснащены оптоэлектронным CLIP-LIMITER-ом. Клип-лимитер необходим для защиты динамиков от перегрузки, а так же сильного искажения звука в случае перегрузки. Помимо клип-лимитера, усилительный модуль оснащён защитой от постоянного напряжения на выходе усилителя. Проще говоря, в случае выхода усилителя из строя, он не «утащит» за собой динамики. Это очень важно, поскольку ремонт усилителя + ремонт динамиков обойдётся в половину стоимости новой АС. Далеко не все активные акустические системы имеют защиту от «постоянки» на выходе усилителя. Кроссовер-корректор АЧХ в данной акустической системе активный, выполнен на операционных усилителях TL074. Помимо корректора АЧХ имеется двухполосный эквалайзер.

Звук.

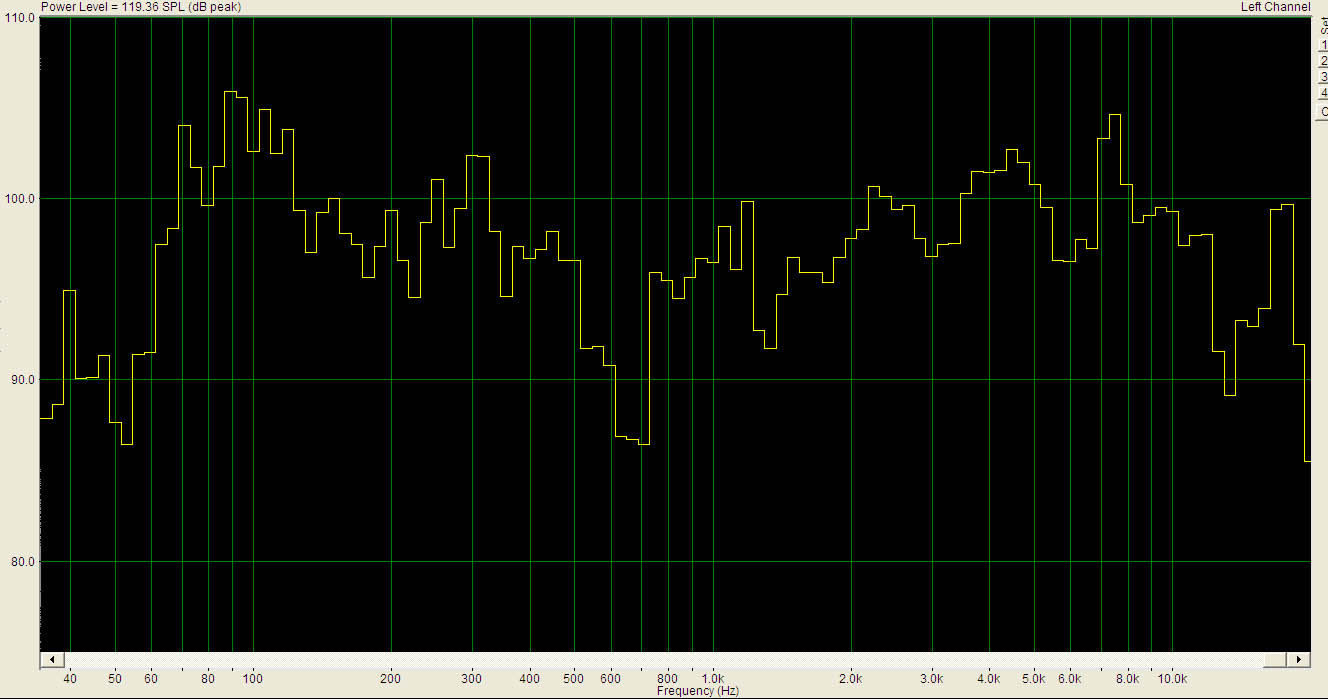

Одной из основных характеристик любой акустической системы, является АЧХ. Ниже привожу амплитудно-частотную характеристику акустической системы Behringer Eurolive B215D.

Амплитудно-частотная характеристика вполне адекватная. По АЧХ видно что ниже 60гц данная АС не играет, ВЧ играет действительно до 20кГц. На частотной характеристике виден горб на ВЧ в районе 5-8кГц (его и на слух слышно), и громадный горб на частоте 90гц (+6дб). Именно благодаря этому горбу B215D мощностью 300вт субъективно давит как 700вт колонка)))) Провал в области 600-700гц – я не знаю что там, возможно огрехи замеров. Всё-таки замеры проводились в обычном помещении, а не в безэховой камере. Чисто субъективно Behringer Eurolive B215D играют очень громко, не удивлюсь, если они передавят JBL EON))) Низов эта колонка не выдаёт, их и не должно быть, ибо в ПРО звуке SUB и Мидбас – это два различных звена. А вот мидбас тут «ломовой», всмысле хороший. Середина грязновата, ВЧ очень резкие. Если врубить АС «на полную», при нулевом положении регулятора эквалайзера, ВЧ усилитель «упирается» в лимитер, когда на НЧ динамике мощность не превышает 100вт, при этом работающий лимитер заметно портит звук. Конечно, для такого громкого НЧ динамика нужен более мощный, 2” компрессионный драйвер.

Конструктивные особенности.

Отсутствует отдельный бокс под усилительный модуль, конденсаторы блока питания не пролиты компаундом – это не очень хорошо для надёжности. Модный дизайн, но непрактичный корпус – неудобен в транспортировке. Колонка в рабочем положении неустойчива. Как её перевозить, я даже не знаю, она же просто круглая!? Как и большинство импульсных блоков питания, Behringer Eurolive B215D не любит низкое напряжение питания. Отключение АС происходит уже при просадке питающей сети до напряжениия 170в, именно поэтому данная акустическая система не лучшее решение для сельской местности, где часто бывает заниженное напряжение в питающей сети.

Итог.

Вцелом их звук я оцениваю на 3+ балла. Вес 20,5кг – 4 балла, вполне можно носить в одной руке, однако если бы использовались динамики с неодимовой магнитной цепью, вес можно было бы ещё снизить на 4кг. Цена - 5 баллов! Действительно, за цену $400 вы вряд-ли найдёте что-то аналогичное по весу и звуковому давлению. Ремонтопригодность 4+. Качество сборки/надёжность 4-. Так же хочу отметить высокое соответствие заявленных характеристик действительности 5-. Для Беринжера это прогресс! Однако, есть один ньюанс

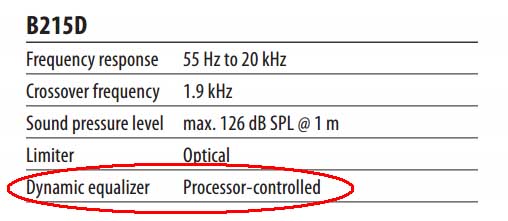

вот честно, долго искал я процессор на платах, но так и не смог найти)))). Эквализация, кроссовер, корректор АЧХ выполнены на обычных аналоговых операционных усилителях. Вцелом Behringer Eurolive B215D – хорошее решение для кафе или мобильного ди-джея. Если вы всё-же решили их купить, берите сразу для них стойки, ибо на своих ногах они простоят недолго))))

OrenMaster

2015.07.01
