Оборудование для ремонта аудио, видео, цифровой техники в Оренбурге



В этом разделе выложена информация об оборудовании, которое используется для ремонта техники.

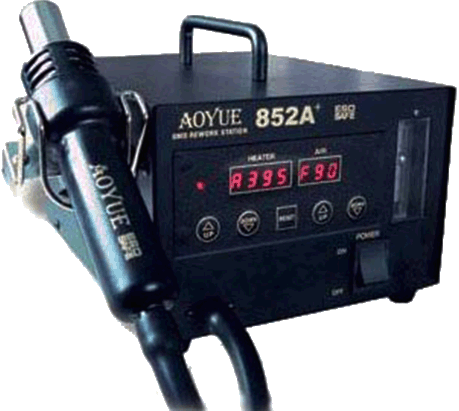

Паяльная станция NET 852A++

Описание



Термовоздушная паяльная станция с микропроцессорным управлением NET 852A++ предназначена для пайки SMD и BGA компонентов. Паяльная станция позволяет выполнять монтаж и демонтаж от небольших SMD резисторов и конденсаторов размером 1 мм, до крупных микросхем величиной 30мм, таких как северный/южный мост чипсета и т.д.



Управление работой станции производиться микропроцессором. На передней панели станции NET-852А++ расположены сенсорные регуляторы воздушного потока и температуры, клавиша «сброс», клавиша вкл/выкл питания, цифровые индикаторы температуры и воздушного потока, линейный манометр. На задней панели – плавкий предохранитель на 5 А. Мягкие резиновые ножки обеспечивают устойчивость станции во время работы.





*  Главная



*  Ремонт техники



*  Стоимость услуг



*  Контакты



*  Статьи



*  Обо мне



*  Гостевая книга



*  Оборудование



*  Тех. документация













Контактная информация

г. Оренбург

Денис





















Устанавливаемая и реальная температура, а так же сила воздушного потока  отображаются на дисплее. Линейный манометр позволяет быстро установить приблизительный желаемый уровень давления воздушного потока термофена. После этого на цифровом индикаторе можно выставить уровень давления воздушного потока более точно. Дискретная регулировка температуры NET-852А++ позволяет быстро выставить требуемую температуру с точностью до 1 °C. Термопара, расположенная в непосредственной близости от сопла фена позволяет с высокой точностью определять температуру воздушного потока воздействующего на паяемую деталь. Кнопка Reset позволяет сбросить установленные параметры.



Станция оборудована надежным диафрагменным насосом, обеспечивающим высокое воздушное давление. Керамический нагреватель, изготовленный по японской технологии, позволяет пользоваться паяльной станцией длительное время.



В конструкции станции реализована уникальная возможность после 15 минут простоя уходить в спящий режим. Для защиты нагревательного элемента предусмотрено автоматическое охлаждение после выключения станции.



Производитель предлагает широкий выбор сменных насадок для монтажа /демонтажа микросхем различных типов и размеров. В базовую комплектацию входят четыре сменных насадки (1124, 1130, 1197).



Антистатическое исполнение станции дает возможность работать с компонентами, чувствительными к статическому электричеству.



Паяльная станция поставляется в картонной коробке с защитным пенопластовым каркасом.



Технические характеристики



Модель

NET 852А++

Диапазон температур

30 °C – 499 °C

Регулировка температуры

Сенсорная, дискретная

Регулировка воздушного потока

Сенсорная, дискретная

Потребляемая мощность

320 Вт (макс.)

Рабочее напряжение

220 В

Диаметр сопла

21,5 мм

Поток воздуха

Линейный

Мощность нагревательного элемента

250 Ватт

Нагреватель фена

керамический + точечная термопара

Воздушный поток

24 л/мин. (макс.)

Насос

803 (диафрагменный)

Размеры (ДхШхВ)

240х187х137 мм

Вес

5,0 кг

Насадки

1124, 1130, 1197

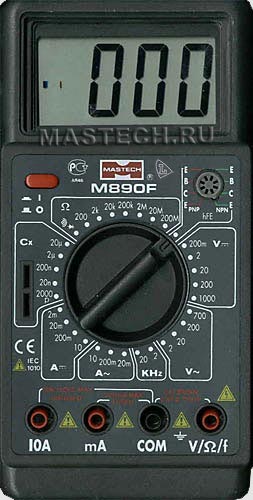

Мультиметр MASTECH M890F

Описание

Цифровой мультиметр Mastech M890F производит измерения силы постоянного и переменного тока, величины постоянного и переменного напряжения, сопротивления и коэффициент усиления биполярных транзисторов (h21), емкость конденсаторов и частоту в звуковом диапазоне. Так же с помощью мультиметра M890F можно прозванивать полупроводниковые диоды.



Результаты измерений выводятся на цифровой  3,5-разрядный ЖК-дисплей. Двойной инегратор с автоматическим обнулением, индикацией полярности и индикацией перегрузки, создан с использованием КМОП – технологии. Полная защита от перегрузки.



Питание мультиметра осуществляется от одной батареи 9В типа "Крона".



В комплекте поставки мультиметра Mastech M890F входит комплект щупов и инструкция на русском языке.



Технические характеристики цифрового мультиметра Mastech M890F



Модель

M890F

Метод измерения

АЦП с двойным интегрированием

Количество измерений в сек.

2 - 3

Постоянное напряжение U=

0,1мВ - 1000В

Переменное напряжение U~

0,1мВ - 700В

Переменный ток I~**

10мкА - 10А

Постоянный ток I=**

1мкА - 10А

Диапазон частот по перем.току

40 - 400Гц

Сопротивление R

0,1Ом - 200МОм

Входное сопротивление R

10 МОм

Ёмкость С

1пФ  ÷ 20мкФ

Частота F

1Гц - 20кГц

Коэффициент усиления
транзисторов h21

до 1000

Режим «прозвонка»

< 50 Ом

Диод-тест

есть

Питание

9В, типа NEDA 1694, Крона ВЦ

Габариты, мм

88 × 170 × 38

Вес, грамм (с батареей)

340

Сервис

Индикация разряда батарейки
Индикация перегрузки «1»

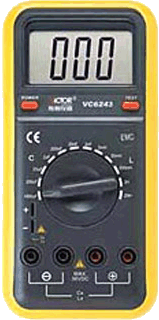

LC-метр VICTOR VC6243

Описание

Цифровой LC-метр VICTOR VC6243 производит измерения индуктивности катушек и емкости конденсаторов.



Результаты измерений выводятся на цифровой  3,5-разрядный ЖК-дисплей. Оснащен защитой от перегрузки.



Питание мультиметра осуществляется от одной батареи 9В типа "Крона".

В комплекте поставки LC-метра VICTOR VC6243 входит комплект щупов и инструкция на русском языке.



Технические характеристики цифрового LC-метра VICTOR VC6243



Модель

VC6243

Ёмкость С

2 nF, 20 nF, 200 nF, 2 mF, 20 mF, 200 mF, 1000 mF (<0.5 mF±1.0%, >0.5 mF±2.0%)

Индуктивность L

2 mH, 20 mH, 200 mH, 2 H, 20 H (< 0.5 mH ±2.0%, >0.5 mH ±5.0%)

Питание

9В, типа NEDA 1694, Крона ВЦ, 6F22

Габариты, мм

88,5 × 190 × 27,5

Вес, грамм (с батареей)

320

Сервис

Индикация разряда батареи
Индикация перегрузки «1»

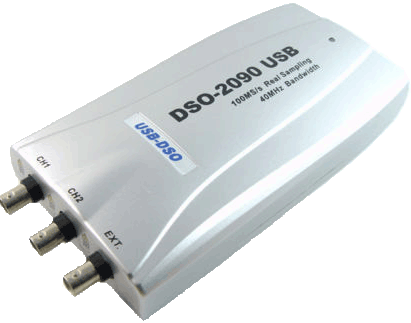

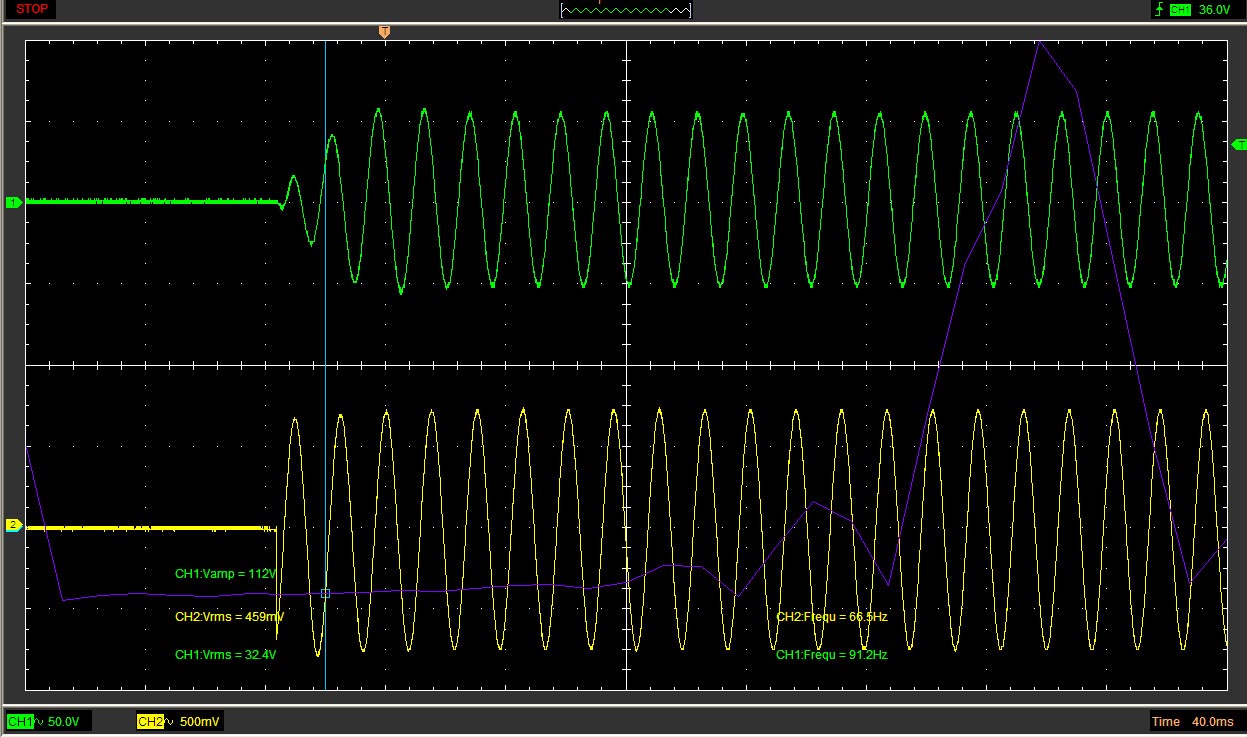

Осциллограф Напtеk DSО2090

Описание

DSО2090 является портативным цифровым осциллографом.

Часто возникает задача контроля сигнала в местах, где инструмент не занимал бы много места, имел небольшие размеры, обладал множеством функций и не отягощал при частых перемещениях.

Осциллограф имеет небольшие габариты 187х100х33мм, полосу пропускания 40 МГц при частоте выборки в реальном времени 100 Ms/s и ёмкости памяти 10Kb – 64Кb .

При использовании двух каналов частота выборок уменьшается в два раза.

Разрядность АЦП (вертикальное разрешение) 8 бит.

Минимальная амплитуда сигнала – 10мВ на деление. При этом напряжение на входе (в конце щупа) никогда не должно превышать 35В.

Достоинством цифрового осциллографа является возможность измерений и математической обработки сигналов.  Имеются возможности курсорных измерений и 23 типа автоматических измерений (измерений Vp-p, Vmax, Vmin, Vmean, Vrms, Vamp, Vhigh, Vlow, positive overshoot, negative overshoot, среднее значение цикла, rms цикла, период, частота, ширина положительного импульса, ширина отрицательного импульса, время нарастания (10%~90%), время спада (10%~90%), рабочий цикл).

Фурье-анализатор спектра, математические операции: сложение, вычитание, умножение, деление и сохранение сигналов в форматах: txt, jpg, bmp, MS Excel/Word.

Осциллограф DSО2090 может использоваться для очень широкого спектра измерений, в частности при разработке и обслуживании радиоэлектронной аппаратуры, в сферах телекоммуникаций и связи, при производстве компьютерной техники, при диагностике автотранспортных средств на станциях техобслуживания и многих других, в которых необходимо тестировать и оценивать происходящие переходные процессы.



Технические характеристики цифрового осциллографа



Модель

DSО2090

Каналов

2

Импеданс

1 Мегаом 25пФ

Режимы

AC/DC/GND

Вертикальное разрешение

8 бит

Диапазоны

10 мВ-5В, 9 шагов

Точность по постоянному току

±3%

Временные диапазоны

4 нс-1 ч, 38 шагов

Управление вертикальным положением

Да

Защита входа

Диод

X-Y

Да

Автонастройка

Да (от 30Гц до 40Мгц)

Внешний вход триггера(EXT)

Да

Режимы триггера

авто, нормальный, одиночный

Наклон триггера

+/-

Управление уровнем триггера

Да

Типы триггера

По растущему фронту, по спадающему фронту

Источник триггера

канал 1 (CH1), канал 2 (CH2), внешний (EXT)

Пре- пост- триггер

0-100%

Размер буффера

10 КБ - 32 КБ на канал

Полоса пропускания

до 40МГц (-3дб)

Частота дискретизации (выборок в секунду)

100 Мгц (100 Мвыб./с) в одноканальном режиме
50 Мвыб/с при 2-х каналах.

Выбор сэмплинга

да

Вертикальный режим

CH1, CH2, Двойной, Сложение

Измерения курсором

Да

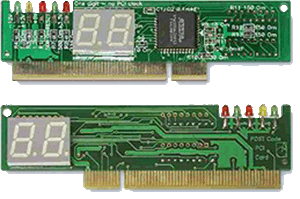

Диагностическая карта POST Code Dual

Описание

Одним из самых простых и эффективных способов диагностики состояния материнских плат при техническом обслуживании и ремонте персональных компьютеров является использование результатов выполнения специальной процедуры BIOS под названием «Самотест по включению питания» – POST (Power On Self Test), которая автоматически выполняется при каждом включении питания («холодный старт») компьютера до начала загрузки операционной системы.



Эта же процедура выполняется и при нажатии на кнопку RESET или комбинацию клавиш Ctrl-Alt-Del («горячий старт»).



Данная разработка существенно отличается от существующих ныне аналогов данной ценовой категории, более удобной индикацией, дополнительной защитой от зависания, работой с любыми БИОСами, любых материнских плат имеющих PCI слот.



Пост карта POST Code Dual, изготовлена на базе ПЛИС Altera EPM3032ALC44-10.
POST Code Dual индикаторы расположены с двух сторон платы, что позволяет посмотреть точку останова мат.платы не выкручивая ее из корпуса. Также изменено и расположение информационных светодиодов, которые показывают наличие напряжений +3.3В, +5В, +12В и -12В, а также состояние сигнала reset (погасший светодиод соответствует активному состоянию).



Если на индикаторе горит только одна цифра, то это значит, что на данном слоте PCI отсутствует сигнал clock. Обычно этот сигнал снимается после инициализации BIOS. Основной целью процедуры POST является проверка правильности функционирования и необходимая для дальнейшей работы компьютера начальная инициализация основных устройств и подсистем компьютера (таких как процессор, память, другие устройства материнской платы, видеоконтроллер, контроллеры клавиатуры, гибкого и жесткого дисков и т.д.) перед загрузкой операционной системы. Перед началом каждой операции процедура POST генерирует специальный код размером один байт (от 00 до FFh), называемый POST-кодом, и записывает его значение в специальный диагностический порт в адресном пространстве устройств ввода/вывода (в компьютерах типа IBM PC/AT для этого выделен порт с адресом 80h, который используется и в большинстве других IBM-совместимых компьютеров).



Если при проверке или инициализации устройства происходит обнаружение фатальной ошибки, дальнейшее выполнение процедуры POST прекращается, а POST-код, предварительно выведенный в диагностический порт, однозначно определяет операцию, на которой произошёл останов процедуры POST, а следовательно, и неисправное устройство. В случае, если ошибка не является фатальной, выдается звуковой сигнал, и процедура POST выполняется дальше.



Однако следует иметь в виду, что таблицы POST-кодов различны для BIOS разных производителей, а в связи с появлением новых тестируемых устройств и чипсетов несколько отличаются даже для различных версий BIOS одного и того же производителя.
Оригинальные и достоверные таблицы POST-кодов можно найти на соответствующих сайтах производителей BIOS: «AMI» и «Award». Иногда таблицы POST-кодов приводятся в руководствах к материнским платам.



1. Тест программно-доступных регистров процессора (POST-коды: 01, 02).

2. Проверка периода регенерации оперативной памяти (POST-код: 04).

3. Инициализация контроллера клавиатуры (POST-код: 05).

4. Предварительная проверка работоспособности энергонезависимой памяти (СMOS) и состояния батареи питания СMOS (POST-код: 07).

5. Инициализация регистров чипсетового набора значениями, принятыми по умолчанию (POST-код: BE, hex).

6. Проверка наличия и определение размера оперативной памяти (POST-код: C1, hex).

7. Определение наличия и размера внешней кэш-памяти (POST-код: С6, hex).

8. Проверка первых 64 кб оперативной памяти (POST-код: 08).

9. Инициализация векторов прерываний (POST-код: 0А, hex).

10. Проверка контрольной суммы CMOS (POST-код: 0В, hex).

11. Обнаружение и инициализация видеоконтроллера (POST-код: 0D, hex).

12. Проверка видеопамяти (POST-код: 0E, hex).

13. Проверка контрольной суммы BIOS (POST-код: 0F, hex).

14. Проверка контроллеров и регистров страниц DMA (POST-коды: 10, 11, hex).

15. Проверка системного таймера (POST-код: 14, hex).

16. Проверка и инициализация контроллеров прерываний (POST-коды: 15...18, hex).

17. Инициализация слотов шин расширения (POST-коды: 20...2F, hex).

18. Определение размера и проверка основной и расширенной памяти (POST-коды: 30, 31, hex).

19. Повторная инициализация регистров чипсетового набора в соответствии со значениями, установленными в CMOS Setup (POST-код: BF, hex).

20. Инициализация контроллера FDD (POST-код: 41, hex).

21. Инициализация контроллера HDD (POST-код: 42, hex).

22. Инициализация COM- и LPT-портов (POST-код: 43, hex).

23. Обнаружение и инициализация математического сопроцессора (POST-код: 45, hex).

24. Проверка необходимости ввода пароля (POST-код: 4F, hex).

25. Инициализация расширений BIOS (POST-код: 52, hex).

26. Установка параметров Virus Protect, Boot Speed, NumLock, Boot Attempt в соответствии со значениями, установленными в CMOS Setup (POST-коды: 60...63, hex).

27. Вызов процедуры загрузки операционной системы (POST-код: FF, hex).



Как видно из приведённой последовательности, возможность отображения диагностических сообщений на экране монитора появляется только после инициализации видеоконтроллера, и если процедура POST остановилась на одном из предыдущих этапов, то увидеть на каком именно не представляется возможным.
